YCSK-5000係列數控淬火機床技術參數
型號:YCSK-5000
類別：淬火感應器上下移動，工件旋轉並上下運動。
適用：軸類零件、小型齒輪、鏈輪表麵淬火
數控感應淬火機床是我公司研發的機電一體化設備，其技術性能在、節能、環保。
本機床采用南京眾大數控係統控製工位上下(淬火機床專用係統)，能滿足鏈輪、鋼套、軸類零件、盤、銷、小齒輪、輪轂軸承等零件的感應淬火工藝要求，具有連續、同時、分段連續、分段同時等淬火功能，特別適用於汽車、摩托車、工程機械、機床等行業的小件大批量感應熱處理生產。
二．淬火機床主要技術參數
|
最大淬火長度 |
5000mm |
|
回轉直徑 |
600mm |
|
工件轉速 |
60-450r/min |
|
最大工件承重 |
3000kg-8000kg |
|
淬火下降速度 |
3000mm/min |
|
機床定位精度 |
0.1mm |
|
淬火方式 |
連續掃描淬火；定時淬火；分段掃描淬火； |
|
淬火速度調節 |
無級可調 |
|
淬火升降 |
伺服電機 |
|
控製方式 |
數控係統 |
|
操作方式 |
自動和手動 |
|
數控係統 |
南京眾大 |
|
工件轉速 |
無級調速 |
|
冷卻控製 |
數控 |
|
加熱控製 |
數控 |
|
機床重量 |
3500kg |
|
機床外形尺寸 |
長1800×寬2500×高6800 |
三、 數控淬火機床主要特點

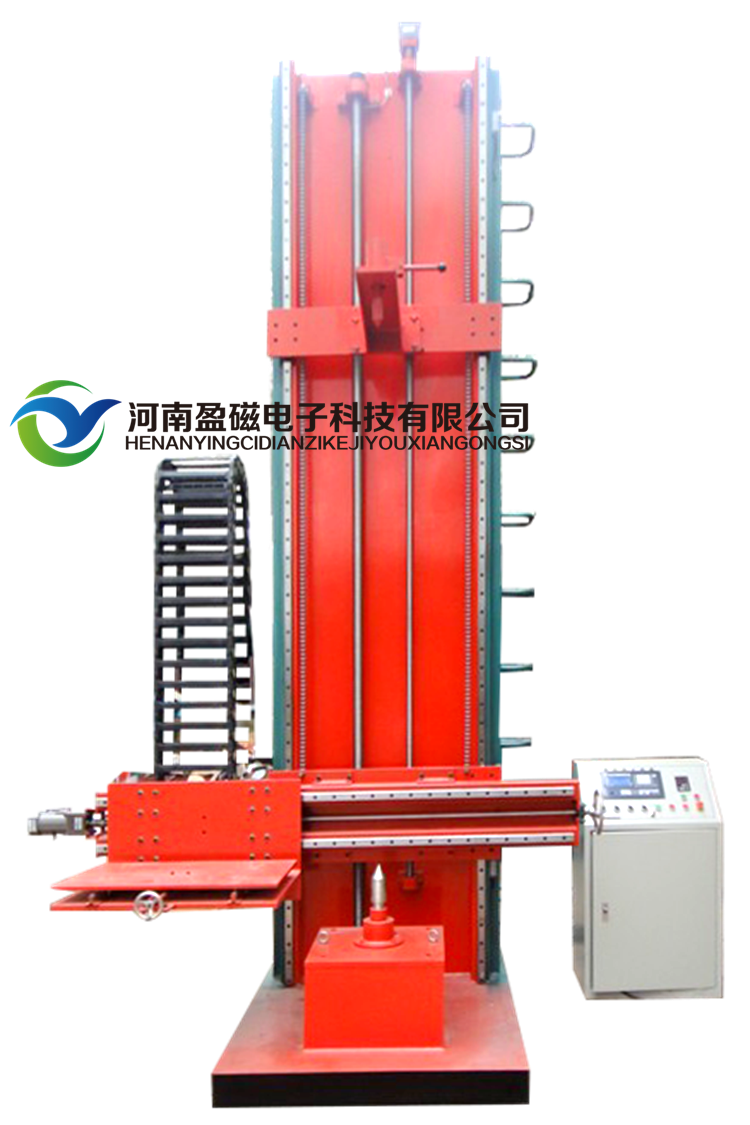

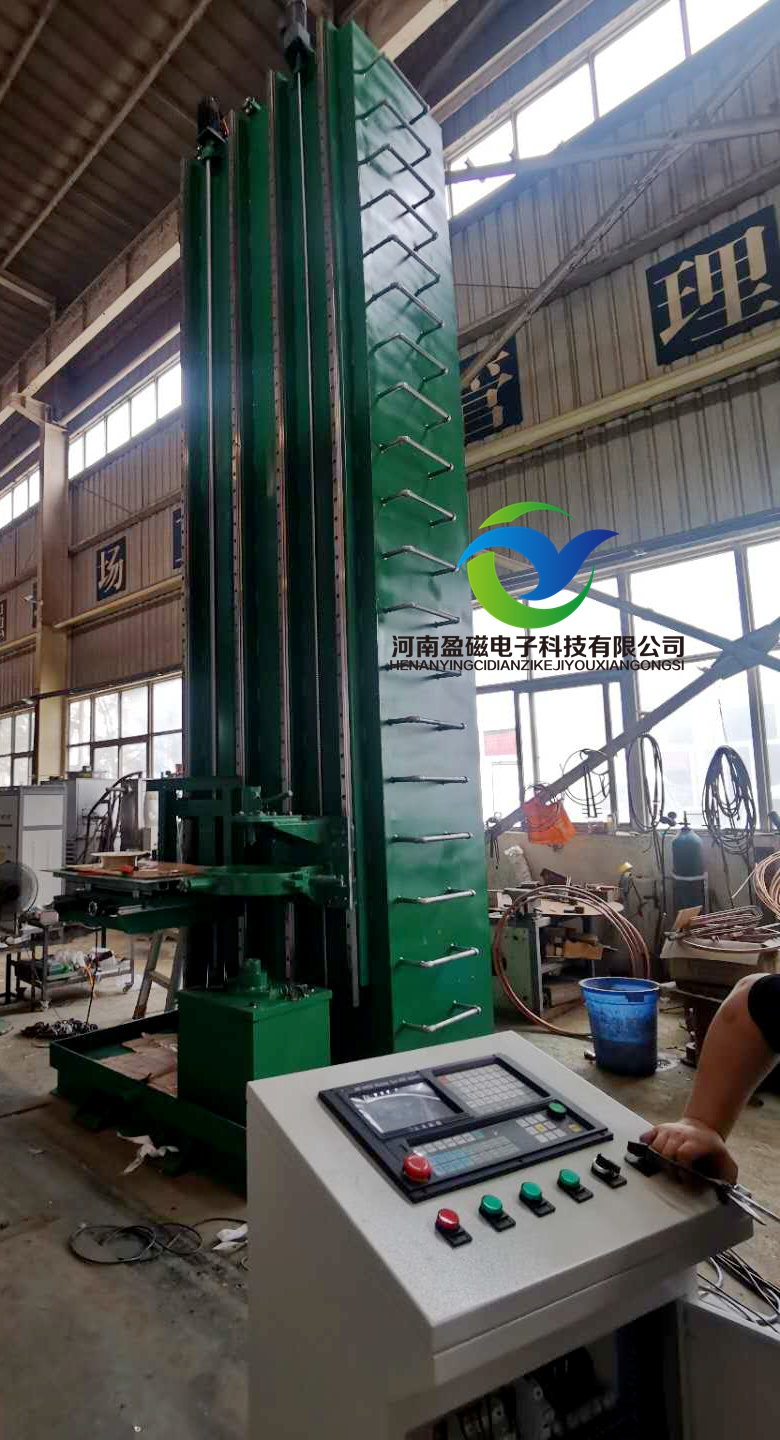

感應淬火機床主要由機床床身、主軸組件、零件旋轉機構、零件升降機構、數控係統、變壓器調整機構、罩框等部分組成。
機床床身采用焊接結構，具有較好鋼性。
滑動組件采用方形導軌，部分零件進行鍍鉻處理，避免出現生鏽；
滑板部分采用鋁合金板製作而成後進行氧化防鏽處理，使用輕巧耐用抗腐蝕。
零件旋轉采用異步電機驅動，通過減速機、同步帶傳動，通過變頻調速可實現零件轉速按工藝要求調整。
零件升降機構采用伺服電機驅動，滾珠絲杠、直線導軌，工位上升、下降自由控製，升降速度可按需求設定。
機床上配置有變壓器調整架，通過調整，可保證感應器與工件位置準確。
（四）機床電氣控製操作及編程
機床采用三相380V，50Hz，交流電源，控製電路為AC220V，整機容量為2.2kW。
機床電控係統主要有數控係統、控製麵板、配電板、伺服電機、交流電機、變頻器、接近開關及其它電器元件及輔件組成。
配電板上裝有變頻器、伺服驅動係統、高分斷小型斷路器、熔斷器、繼電器、控製變壓器等電器元件。
數控係統是控製中心，工作方式、動作執行均由其控製。
伺服電機控製加工工位垂直升降，並配有回參考點和超程保護係統，變頻調速交流電機用於工件旋轉
