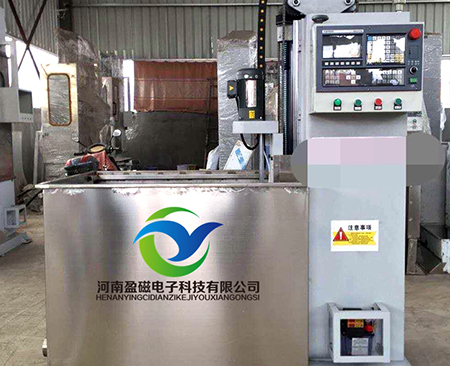

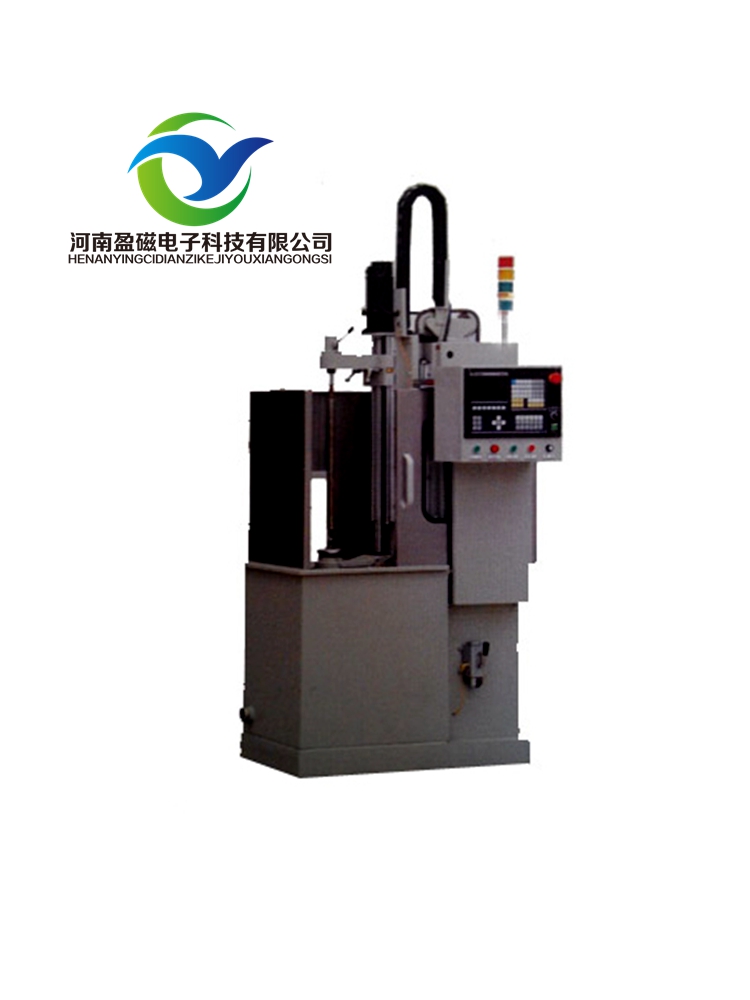

YCSK-600數控淬火機床設備

YCSK-600係列數控淬火機床技術參數

型號:YCSK-600

類別：淬火感應器固定不動，工件旋轉並上下運動。

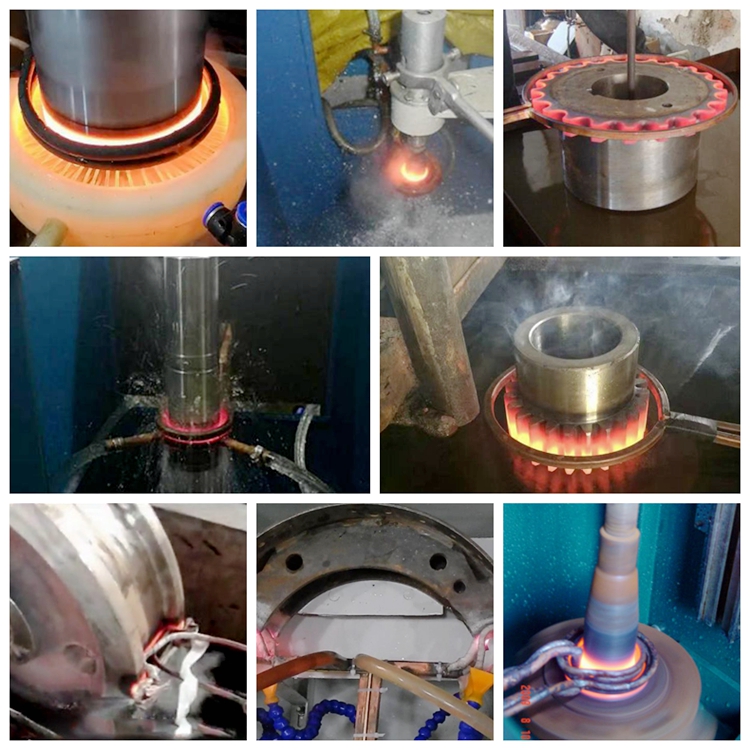

適用：軸類零件、小型齒輪、鏈輪表麵淬火

   數控感應淬火機床是我公司研發的機電一體化設備，其技術性能在、節能、環保。

  本機床采用南京眾大數控係統控製工位上下(淬火機床專用係統)，能滿足鏈輪、鋼套、軸類零件、盤、銷、小齒輪、輪轂軸承等零件的感應淬火工藝要求，具有連續、同時、分段連續、分段同時等淬火功能，特別適用於汽車、摩托車、工程機械、機床等行業的小件大批量感應熱處理生產。

二．淬火機床主要技術參數

三、 數控淬火機床主要特點

感應淬火機床主要由機床床身、主軸組件、零件旋轉機構、零件升降機構、數控係統、變壓器調整機構、罩框等部分組成。

機床床身采用焊接結構，具有較好鋼性。

滑動組件采用方形導軌，部分零件進行鍍鉻處理，避免出現生鏽；

滑板部分采用鋁合金板製作而成後進行氧化防鏽處理，使用輕巧耐用抗腐蝕。

零件旋轉采用異步電機驅動，通過減速機、同步帶傳動，通過變頻調速可實現零件轉速按工藝要求調整。

零件升降機構采用伺服電機驅動，滾珠絲杠、直線導軌，工位上升、下降自由控製，升降速度可按需求設定。

機床上配置有變壓器調整架，通過調整，可保證感應器與工件位置準確。

（四）機床電氣控製操作及編程

機床采用三相380V，50Hz，交流電源，控製電路為AC220V，整機容量為2.2kW。

機床電控係統主要有數控係統、控製麵板、配電板、伺服電機、交流電機、變頻器、接近開關及其它電器元件及輔件組成。

配電板上裝有變頻器、伺服驅動係統、高分斷小型斷路器、熔斷器、繼電器、控製變壓器等電器元件。

數控係統是控製中心，工作方式、動作執行均由其控製。

伺服電機控製加工工位垂直升降，並配有回參考點和超程保護係統，變頻調速交流電機用於工件旋轉。
